Guide Matériel JMRI: XPressNet

Aperçu

XPressNet est un bus de commande utilisé par Atlas, Lenz, Hornby, OpenDCC (DIY), Paco Canada (DIY), ZTC Controls, Viessmann, et Roco. Il a été développé par Lenz. La spécification XPressNet (disponible à partir du site Lenz) fixe les normes électriques de communication et le jeu de commandes pour que les dispositifs puissent communiquer avec la centrale. Alors que les centrales supportent les mêmes commandes d'XPressNet elles n'utilisent pas tous les mêmes connecteurs. Il peut être nécessaire de construire un adaptateur pour brancher un appareil dans une centrale d'un autre fabricant.

Matériel supporté

Centrales

Le protocole XPressNet permet aux fabricants de DCC qui l'utilisent de sélectionner les fonctionnalités qu'ils souhaitent offrir à leurs centrales. Cette fonctionnalité va de "supporte toutes les fonctionnalités" à "stricte minimum ". Malheureusement, cela limite les fonctionnalités auxquelles vous pouvez accéder via JMRI - si le matériel ne le supporte pas, il n'est pas là pour être utilisé par JMRI.

En général, les caractéristiques qui se soucient de JMRI peuvent être regroupées en trois domaines - Les locomotives et les aiguillages sur le réseau, la programmation des décodeurs sur une voie de programmation ou en mode exploitation(voie principale), et la rétro-signalisation du réseau (l'état des aiguillages, rétrosignalisation mode exploitation, etc.) Le tableau suivant tente de montrer quels sont les systèmes prenant en charge ces fonctionnalités. Les limites du système spécifiques sont également exprimées dans la section limitations, de cette page

Interfaces Ordinateur

Il y a actuellement douze interfaces informatiques prises en charge par JMRI:

• La LI100 Lenz est l'interface d'ordinateur d'origine de Lenz. Elle est limitée à une vitesse de port série de 9600 bauds.
• La LI100F Lenz est une version améliorée de la LI100. Elle supporte des vitesses de port série de 9600 et 19200 bauds. Le réglage par défaut est 9600 bauds.
• La LI101F Lenz est la dernières interface d'ordinateur basée sur le port série de Lenz . Elle est significativement différente de la LI100 et LI100F dans l'apparence physique, et dans la méthode avec laquelle l'appareil est configuré. L'appareil est configuré via un outil logiciel fourni par Lenz qui fonctionne sur Windows uniquement. Nous avons inclus un outil de configuration avec JMRI qui permettra ainsi aux utilisateurs d'autres systèmes d'exploitation de configurer leurs LI101F. Le LI101F supporte sur le port série des vitesses de 19200, 38400, 57600 et 115200 bauds. Le réglage d'usine par défaut est 19 200 bauds.
• La Lenz LI-USB est la première interface USB pour ordinateur . Interieurement, l'appareil est composé d'un adaptateur USB/série RS232, et d'un circuit d'interface XPressNet similaire à celui de la LI101F. Remarque: Si vous utilisez la version 3.6 mise à jour pour XPressNet dans votre centrale, vous devriez également mettre à jour votre LI-USB pour la version 3.6. Il y a des instructions dans ces message des groupes d'utilisateurs ou sur le site de Lenz. L'appareil est configuré via un outil logiciel fourni par Lenz, qui fonctionne sur Windows uniquement. Nous avons fourni un outil qui permettra ainsi aux utilisateurs d'autres systèmes d'exploitation de configurer leur LIUSB. Sur Windows, à commencer par la version 2.7.2, JMRI supporte l'interfaçage avec la LIUSB à travers le LIUSBServer Lenz.
• La Lenz LI-USB-Ethernet (Lenz référence 23151) est une version révisée de la LIUSB qui comprend un adaptateur Ethernet intégré. La connexion USB de l'appareil est assurée par un chipset Microchip et s'inscrit comme un périphérique USB CDC-ACM (Abstract Control Model). Pour les utilisateurs Windows, la connexion via le port USB sera identique à la version précédente de la LIUSB. Pour les utilisateurs de Linux, il apparaîtra comme un périphérique /dev/ttyACMx (où x est remplacé par un numéro.) Pour les utilisateurs de Mac OS X, le nom du périphérique sera /dev/tty.usbmodemXXX (où XXX est remplacé par un 3 chiffres)

  Le protocole utilisé pour se connecter à l'appareil via USB est identique au dispositif LIUSB précédent, de sorte que la connexion USB est supportée par n'importe quelle version de JMRI avec le soutien de la LIUSB. Lors de la configuration pour communiquer avec l'appareil via l'USB, assurez-vous que le contrôle de flux est désactivé.

  La connexion via la connexion Ethernet est disponible via la connexion type LIUSB Ethernet, qui a d'abord été mise à disposition dans la version 2.13.7.

• En plus de l'objectif de Lenz de construire des interfaces informatiques, nous avons inclut également un support pour l'utilisation d'un adaptateur téléphonique XPressNet (XPA) comme une interface avec XPressNet basé sur le système DCC. Cette interface est relativement lente, et elle ne permet que la commande des décodeurs fixes et mobiles , mais il peut être parfait pour quelqu'un qui est intéressé à essayer les fonctions de commande d'un ordinateur avant de se décider d'aller vers une interface complète. Notez qu'un XPA ne peut pas être utilisé pour programmer les décodeurs!
• Le ZTC Contrôls ZTC640 est l'interface USB de ZTC. Nous avons une expérience limitée avec cet appareil, même si les pilotes JMRI actuels paraissent stables. Sur le plan opérationnel, le dispositif semble être similaire à la LIUSB Lenz.
• L'Elite Hornby à interface USB intégrée peut également être utilisée. Hornby a fourni des informations limitées sur la façon dont l'appareil fonctionne, et actuellement a seulement fournit un pilote USB pour Windows, donc nous ne savons pas qu'elle est la compatibilité avec les autres systèmes d'exploitation. Comme avec le ZTC640, nous avons une expérience limitée avec cet appareil, même si les pilotes JMRI actuels sont stables. REMARQUE : La première version JMRI a gérer la connexion USB Hornby Elite est la version 2.1.2
• L'interface XnTcp permet de vous connecter à votre réseau XPressNet via un réseau basé Ethernet à partir des programmes JMRI. REMARQUE : La première version JMRI à gérer l'adaptateur XnTcp est la 2.1.5
• Le Paco Canada GenLi est une interface XPressNet une do-it-yourse qui émule une LI100. Elle est également une version USB de ce périphérique. Pour configurer ces dispositifs dans JMRI, S'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• Paco Canada Gen-LI-S88 a la même fonctionnalité qu'un GenLI, ajoute en plus un module S88 de Rétrosignalisation. Il peut être utilisé pour ajouter des rétro-signalisations sur un réseau existant équipé XPressNet. Pour configurer ce périphérique dans JMRI, s'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• L'interface Paco Canada RS2PC permet d'ajouter à Lenz (et compatible) des modules de bus RS Rétro-signalisations à un système qui ne supporte pas le bus rétro-signalisation RS. Pour configurer ce périphérique dans le JMRI, s'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• Comme le projet Genli Paco Canada, il y a une interface appelée S88XpressNetLi, qui est concue et fabriquée par Karst Drenth et and Wim Ros, et est constitué d'un petit circuit (disponible en kit ou monté,ave 2 connecteurs XpressNet, une interface série (9600 bauds à l'heur actuelle) et une connection S88 (avec ses connecteurs la fois traditionnels et connecteurs S88-N)
• Le projet OpenDCC a deux interfaces possibles pour une utilisation avec JMRI. La centrale et la Passerelle OpenDCC. Ces interfaces sont non testées, mais devrait être supportées par JMRI.

Structure Matérielle: XPressNet

XPressNet est un bus de commande utilisé par Atlas, Lenz, Hornby, OpenDCC (DIY), Paco Canada (DIY), Roco, ZTC Controls, Viessmann.

La spécification XPressNet (disponible partir du site Lenz) fixe les normes électriques de communication et le jeu de commandes pour que les dispositifs puissent communiquer avec la centrale.

• Matériel
• Limitations
• Connexion avec:
  • LI100, LI100, LI101 or LI101F
  • LIUSB
  • Serveur LIUSB
  • LIUSB Ethernet
  • Simulateur XPressNet
  • ZTC 640
  • Hornby Elite USB
  • Adaptateur XnTcp
  • Modem et XPA
• Outils JMRI XPressNet
• Documentation

Matériel supporté

Centrales

Le protocole XPressNet permet aux fabricants de DCC qui l'utilisent de sélectionner les fonctionnalités qu'ils souhaitent fournir dans leurs centrales. Cette fonctionnalité va de "prend en charge toutes les fonctionnalités" "stricte minimum ". Malheureusement, cela limite les fonctionnalités auxquelles vous pouvez accéder via JMRI - si le matériel ne le supporte pas, il n'est pas l pour être utilisé par JMRI.

En général, les caractéristiques qui se soucient de JMRI peuvent être regroupées en trois domaines:

• Exploitation Locomotives et Aiguillages sur le réseau
• Programmation des décodeurs sur une voie de programmation ou en mode exploitation (ops)
• Obtention de la Rétro-Signalisation depuis le réseau (l'état des aiguillage, la rétrosignalisation du mode exploitation, etc.)

Le tableau suivant tente de montrer quels sont les systèmes prenant en charge ces fonctionnalités. Les limitations système spécifiques sont également exprimées dans la section limitations, de cette page

Interfaces Ordinateur

Il y a actuellement 14 interfaces XPressNet informatiques prises en charge par JMRI:

• La LI100 Lenz est l'interface d'ordinateur d'origine de Lenz. Elle est limitée une vitesse de port série de 9600 bauds.
• La LI100F Lenz est une version améliorée de la LI100. Elle supporte des vitesses de port série de 9600 et 19200 bauds. Le réglage par défaut est 9600 bauds.
• La LI101F Lenz est la dernières interface d'ordinateur basée sur le port série de Lenz. Elle est significativement différente de la LI100 et LI100F dans l'apparence physique, et dans la méthode avec laquelle l'appareil est configuré. L'appareil est configuré via un outil logiciel fourni par Lenz qui fonctionne sur Windows uniquement. Nous avons inclus un outil de configuration avec JMRI qui permettra ainsi aux utilisateurs d'autres systèmes d'exploitation de configurer leurs LI101F. Le LI101F supporte sur le port série des vitesses de 19200, 38400, 57600 et 115200 bauds. Le réglage d'usine par défaut est 19 200 bauds.
• La Lenz LI-USB est la première interface USB pour ordinateur . Interieurement, l'appareil est composé d'un adaptateur USB/série RS232, et d'un circuit d'interface XPressNet similaire celui de la LI101F. Remarque: Si vous utilisez la version 3.6 mise jour pour XPressNet dans votre centrale, vous devriez également mettre jour votre LI-USB pour la version 3.6. Il y a des instructions dans ces message des groupes d'utilisateurs ou sur le site de Lenz. L'équipement est configuré via un outil logiciel fourni par Lenz, qui s'exécute sur Windows uniquement. Nous avons fourni un outil qui permettra ainsi aux utilisateurs d'autres systèmes d'exploitation de configurer leur LIUSB. Sur Windows, commencer par la version 2.7.2, JMRI prend en charge l'interfaçage avec la LIUSB travers le Serveur LIUSB Lenz.
• La Lenz LI-USB-Ethernet (Lenz référence 23151) est une version révisée de la LIUSB qui comprend un adaptateur Ethernet intégré. La connexion USB de l'appareil est assurée par un chipset Microchip et s'inscrit lui-même comme un périphérique USB CDC-ACM (Abstract Control Model). Pour les utilisateurs Windows, la connexion via le port USB sera identique la version précédente de la LIUSB. Pour les utilisateurs de Linux, il apparaîtra comme un périphérique /dev/ttyACMx (où x est remplacé par un numéro.) Pour les utilisateurs de Mac OS X, le nom du périphérique sera /dev/tty.usbmodemXXX (où XXX est remplacé par un 3 chiffres)
  Le protocole utilisé pour se connecter l'appareil via USB est identique au dispositif LIUSB précédent, de sorte que la connexion USB est prise en charge par n'importe quelle version de JMRI avec le soutien de la LIUSB. Lors de la configuration pour communiquer avec l'appareil via l'USB, assurez-vous que le contrôle de flux est désactivé.
  La connexion via la connexion Ethernet est disponible via la connexion type LIUSB Ethernet, qui a d'abord été mise disposition dans la version 2.13.7.
• En plus de l'objectif de Lenz de construire des interfaces informatiques, nous avons inclut également un support pour l'utilisation d'un adaptateur téléphonique XPressNet (XPA) comme une interface avec XPressNet basé sur le système DCC. Cette interface est relativement lente, et elle ne permet que la commande des décodeurs fixes et mobiles, mais il peut être parfait pour quelqu'un qui est intéressé essayer les fonctions de commande d'un ordinateur avant de se décider d'aller vers une interface complète. Notez qu'un XPA ne peut pas être utilisé pour programmer les décodeurs
• L'interface ZTC 640 de chez ZTC est l'interface USBZTC Contrôls ZTC640 est l'interface USB de ZTC. Nous avons une expérience limitée avec cet appareil, même si les pilotes JMRI actuels paraissent stables. Sur le plan opérationnel, le dispositif semble être similaire la LIUSB Lenz.
• L'Elite Hornby l'interface USB intégrée et peut également être utilisée. Hornby a fourni des informations limitées sur la façon dont l'appareil fonctionne, et actuellement a seulement fournit un pilote USB pour Windows, donc nous ne savons pas qu'elle est la compatibilité avec les autres systèmes d'exploitation. Comme avec le ZTC640, nous avons une expérience limitée avec cet appareil, même si les pilotes JMRI actuels sont stables. REMARQUE : La première version JMRI a gérer la connexion USB Hornby Elite est la version 2.1.2
• L'interface XnTcp permet de vous connecter votre réseau XPressNet via un réseau basé Ethernet partir des programmes JMRI. REMARQUE : La première version JMRI gérer l'adaptateur XnTcp est la 2.1.5
• La GenLi de Paco Canada est une interface XPressNet en kit qui émule une LI100. Elle est également une version USB de ce périphérique. Pour configurer ces dispositifs dans JMRI, S'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• Paco Canada Gen-LI-S88 a la même fonctionnalité qu'un GenLI, ajoute en plus un module S88 de Rétrosignalisation. Il peut être utilisé pour ajouter des rétro-signalisations sur un réseau existant équipé XPressNet. Pour configurer ce périphérique dans JMRI, s'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• L'interface Paco Canada RS2PC permet d'ajouter des modules de bus RS Rétro-signalisations Lenz (et compatible) un système qui ne supporte pas le bus rétro-signalisation RS. Pour configurer cet équipement dans JMRI, s'il vous plaît voir les instructions pour la configuration du LI100 Lenz.
• Comme le projet Genli de Paco Canada, il y a une interface appelée S88XpressNetLi qui est concue et fabriquée par Karst Drenth et Wim Ros, et est constitué d'un petit circuit (disponible en kit ou monté,ave 2 connecteurs XpressNet, une interface série (9600 bauds l'heure actuelle) et une connection S88 (avec ses connecteurs la fois traditionnels et connecteurs S88-N)
• Le projet OpenDCC a deux interfaces pour une utilisation avec JMRI. La Centrale OpenDCC et la Passerelle OpenDCC. Ces interfaces doivent être configurées comme les équipement LI100F avec une vitesse de 19200 bps.La Centrale OpenDCC fournit la rétro-signalisation via une connexion S88.

Limitations

Connexion

Câblage

Bien que les stations de commande mentionnées sur cette page prennent en charge les mêmes commandes sur la connexion XPressNet, Elles n'utilisent pas le même connecteur matériel. Il peut être nécessaire de construire un adaptateur pour raccorder un accessoire XPressNet à un Centrale d'un autre fabricant

Connexion Connexion utilisant un Lenz LI100, LI101F ou LI101F

1. Branchez votre Lenz LI100, LI100F ou LI101F votre centrale DCC via leurs connexions XPressNet. Puis connectez le LI100/LI100F/LI101F au port série de l'ordinateur en utilisant un câble série avec un connecteur 9 broches.
2. Ensuite, allez au panneau des préférences du programme JMRI. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionnez dans "Édition" du menu.
3. Sélectionnez votre interface Lenz (LI100, LI100F ou LI101F) partir de la boîte de sélection du Haut. Vous pourrez alors choisir le bon port série dans la seconde boîte de sélection.
4. La sélection de la vitesse doit être configurée pour correspondres à votre LI100, et LI100F, ou LI101F. D'usine, la LI100 et LI100F sont fixées 9600 bauds. Le LI101F est fixée 19200 bauds.
5. La quatrième case doit être laissée sur le "contrôle de flux matériel" moins que plus tard vous obteniez systématiquement un message concernant le câble de LI100 qui serait mal configuré, auquel cas vous pourriez vouloir essayer de passer outre en choisissant "aucun contrôle de flux".
6. Cette option a été supprimée partir de la version 2.9.5 Vérifier l'état du tampon lors de l'envoi? Par défaut "oui" sur Windows et Linux, et "non" sur MacOS 8/9 et Mac OS X. Sauf lors de débogage des problèmes, vous devriez laisser cela la valeur par défaut.
7. La série des boutons radio étiquetés "style graphique" vous permet de lectionnez l'aspect sous lequel le programme va s'afficher. "Metal" est l'apparence native de Java disponible sur tous les types. D'autres choix peuvent varier avec votre type d'ordinateur . "Motif", "Windows", "MacOS" et "MacOS Adaptive" apparence native sur Linux, Windows, MacOS "Classic" et Mac OS X, respectivement.
8. Cliquez sur "Enregistrer". Il vous sera demandé si vous voulez quitter le programme , cliquez sur "Oui".
9. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connexion utilisant une LIUSB Lenz.

1. Pour connecter votre ordinateur l'une de ces XPressNet basés sur un système DCC , vous pouvez utiliser une unité d'interface Lenz LIUSB. Branchez la LIUSB votre centrale de commande DCC via leurs connexions XPressNet. Puis connecter la LIUSB au port USB de votre ordinateur en utilisant le câble.
2. Installer les pilotes appropriés.
   • Pour la LIUSB ( réf Lenz:23150 ) avec JMRI, vous devez d'abord installer un pilote logiciel sur votre ordinateur. En interne, l'appareil contient un convertisseur USB/série FTDI FT232BM USB pour un convertisseur Série. Il ya deux pilotes disponibles pour cet appareil, assurez-vous d'obtenir le pilote Virtual Port Comm (PCV).
     Les pilotes pour Windows sont inclus sur le CD fournit avec l'équipement.
     Les pilotes pour Linux sont inclus avec les versions récentes du noyau Linux.
     Les pilotes pour Linux, MacOS (8, 9 et X) et Windows sont disponible dur le sit web FTDI ( lien direct vers les pilotes actuels comme écrit http://www.ftdichip.com/Drivers/VCP.htm).
   • Pour la LIUSB-Ethernet ( réf Lenz: 23151 ) en mode USB avec JMRI, vous devez d'abord installer un pilote logiciel sur votre ordinateur. La connexion USB sur le périphérique est fournie par un chipset Microchip qui s'inscrit comme un équipement USB CDC-ACM (Abstract Control Model). Fonctionnellement, l'équipement agit comme port série. La documentation Lenz indique que les pilotes pour Windows 7 et MacOS sont installés automatiquement si l'ordinateur est relié à internet. Pour Linux les pilotes font parties du noyau standard.

   Lorsque les pilotes sont installés, et que la LIUSB est connectée la fois votre PC et votre système DCC, la LIUSB devrait avoir une LED rouge allumée, indiquant que la connexion XPressNet est OK , et une LED verte allumée, indiquant que la connexion USB est OK.

   REMARQUE : Si vous avez installé le logiciel Lenz, s'assurer qu'aucun de ceux-ci ne soit en en marche. Cela comprend la LI-Server, qui peut être exécutée en tâche de fond.

3. Une fois les pilotes installés, vous êtes prêt configurer JMRI. Démarrez l'un des programmes basés sur JMRI, puis passez au panneau de préférences. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner dans le menu "édition".
4. Sélectionnez "Lenz LIUSB" dans la boîte de sélection en haut. Puis vous pouvez sélectionner le port série approprié dans la second boîte de sélection.
5. La boîte de sélection de la vitesse de transmission doit être réglée 57600 bauds.
6. La quatrième case doit être
   1. ( pour la LIUSB Lenz réf:23150 ) laissée sur le "contrôle de flux matériel" sauf si plus tard vous obtenez constamment un message disant que le lien de la LIUSB est mal configuré, auquel cas vous pourriez vouloir essayer de court circuiter le problème en sélectionnant "aucun contrôle de flux".
   2. ( Pour la LIUSB Lenz réf 23151 ) mettre "pas de contrôle de flux(la LIUSB-Ethernet ne prend pas en charge le contrôle de flux.
7. Cette option a été supprimée partir de la version 2.9.5 Vérifier l'état du tampon lors de l'envoi? Par défaut "Yes" sur Windows et Linux, et "No" sur MacOS 8 / 9 et Mac OS X. Sauf lors de débogage des problèmes, vous devriez laisser cela la valeur par défaut.
8. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui".
9. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connexion un XPressNet basé sur un système DCC en utilisant un LIUSB Lenz et le serveur Lenz LIUSB. (Windows uniquement)

REMARQUE : La première version de JMRI sprenant en charge la connexion Lenz Server LIUSB est la version 2.7.2

1. Pour connecter votre ordinateur l'un de ces XPressNet basé sur des systèmes DCC, vous pouvez utiliser une unité d'interface Lenz LIUSB et le Logiciel Serveur LIUSB Lenz. Connectez la LIUSB votre centrale de commande DCC via leurs connexions XPressNet. Ensuite connectez la LIUSB au Port USB de votre ordinateur l'aide du câble fourni.
2. Afin d'utiliser le serveur LIUSB avec JMRI, vous devez d'abord installer les pilotes et les logiciels de Lenz. Ces informations sont fournies sur le CD qui est fourni avec la LIUSB.

   Lorsque les pilotes sont installés, et la LIUSB est connectée la fois votre PC et votre système DCC, la LIUSB devrait avoir une LED rouge allumée, indiquant que la connexion XPressNetXPressNet est OK , et une LED verte allumée, indiquant que la connexion USB est OK.

   REMARQUE:Pour utiliser le serveur LIUSB, vous DEVEZ installer le logiciel Lenz et le LI-Server doit être exécuté.

3. Une fois les pilotes installés, vous êtes prêt configurer JMRI. Démarrez l'un des programmes basés sur JMRI, puis passez au panneau des préférences. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner dans le menu "Edition".
4. Sélectionnez "Lenz LIUSB Server" dans la zone de sélection en haut. Il n'y a pas d'étapes de configuration supplémentaires requise pour utiliser le LI-Server.
5. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui".
6. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connecion utilisant un LIUSB Ethernet Lenz (Lenz réf: 23151) via la connexion Ethernet

REMARQUE : La première version de JMRI sprenant en charge la connexion Lenz Server LIUSB est la version 2.13.7

1. Pour connecter votre ordinateur à l'un de ces XPressNet basés sur DCC, vous pouvez utiliser une interface Ethernet Lenz LIUSB en mode Ethernet.
   Connecter le LIUSB à votre Centrale DCC via sa connexion XPressNet, puis connecter le LIUSB Ethernet à votre réseau informatique en utilisant le câble Ethernet fournit.
   Quand l'équipement est proprement connecté à l'XPressNet, La LEd Rouge de l'XPressNet devra s'allumer.
   Quand l'Ethernet est proprement connecté, une Led d'état Verte devra s'allumer. Ces leds sont localisées sur le port ethernet lui-même. Ceci signale que les drivers sont installés et que le LIUSB est connecté.
2. Une fois l'équipement raccorder, se référer au à la documentation de l'équipement pour les information de configuration des adresses IP. L'adresse IP par défaut est 192.168.0.200. Prenez note de l'adresse IP pour l'utiliser lors de la configuration de l'équipement. Si l'adresse IP est inconnue, et que votre système prend en charge l'auto-configuration via le protocol MDNS ( connu aussi comme Bonjour ), vous pouvez ouvrir un navigateur à http://XPressNet.local./.

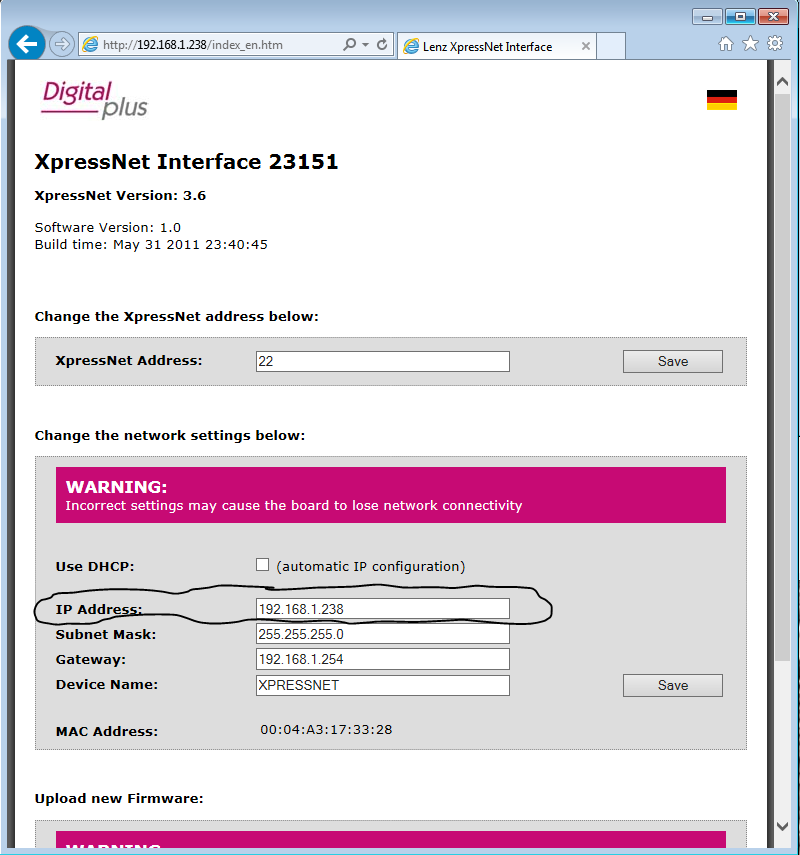

   Dans l'interface de Configuration LIUSB-Ethernet, l'adresse IP apparait dans le champ cerclé dans l'image ci-dessous:

3. Démarrer un des programmes JMRI,puis allez au panneau des préférences. Celui-ci s'ouvre automatiquement lors de la première exécution du programme, ou vous le sélectionnez dans le menu "Édition".
4. Sélectionnez "Lenz LIUSB Ethernet" dans la fenêtre de sélection du haut. Il y a deux options de configuration disponible pour la LIUSB-Ethernet. Vous devez choisir entre la configuration Manuelle (par défaut) et la configuration Automatique:

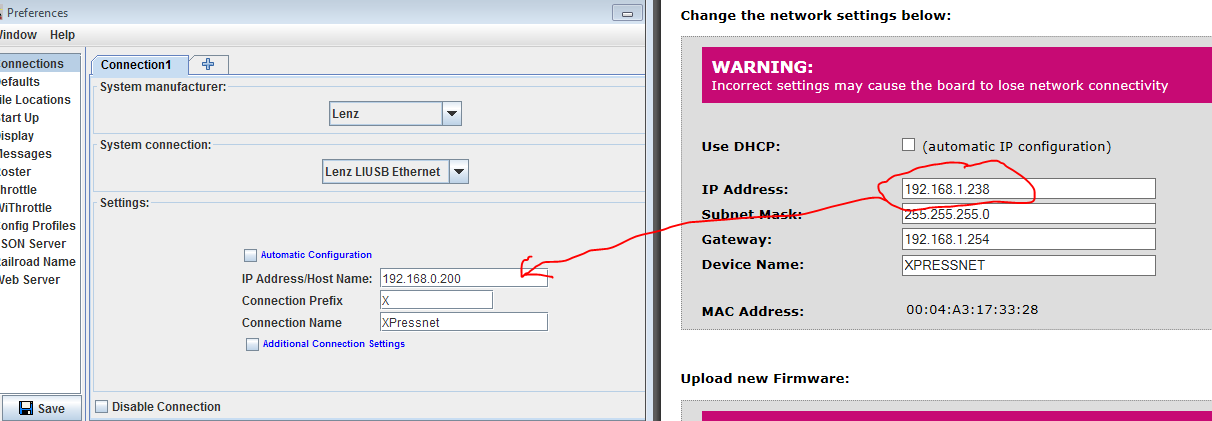

   • Pour utiliserconfiguration Manuelleentrez l'adresse IP que vous avez sauvegardé plus tôt dans le champ libélé "IP adress", comme montré dans l'image ci-desous:

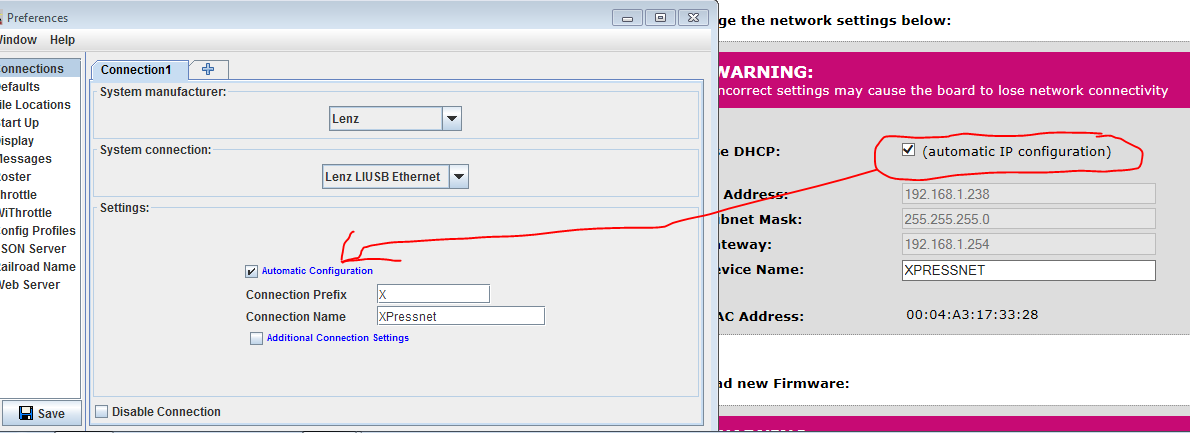

   • configuration Automatique est optionnel si vous configurez l'adresse IP de votre LIUSB-Ethernet à une valeur fixée. Si vous utilisé DHCP pour configurer l'adresse IP de la LIUSB-Ethernet, il est hautement recommandé que vous utilisiez la Configuration Automatique.br> Pour utiliser la Configuration Automatique, cochez la case Automatic Configuration, comme montré dans l'image ci-dessous:

5. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui".
6. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connexion au simulateur XPressNet

1. Démarrer un des programmes JMRI, puis allez dans le panneau des préférences. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner partir du menu "édition".
2. Sélectionnez "Simulateur XPressNet" dans la boîte de sélection en haut. Il n'y a pas d'étapes de configuration supplémentaires requises pour utiliser le simulateur XPressNet.
3. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui".
4. Redémarrez le programme. Vous devriez être en place et fonctionnel.

Connexion un XPressNet basé sur un système DCC utilisant un ZTC640 de ZTC.

1. Pour connecter votre ordinateur l'un de ces XPressNet basés sur DCC , vous pouvez utiliser une unité d'interface ZTC ZTC640. Branchez la ZTC640 votre centrale DCC via leurs connexions XPressNet. Puis connecter le ZTC640 au port USB de votre ordinateur en utilisant le câble fourni.
2. Afin d'utiliser le ZTC640 avec JMRI, vous devez d'abord installer un pilote logiciel sur votre ordinateur. En interne, l'appareil contient un convertisseur USB/Série FTDI FT232BM. Il y a deux pilotes disponibles pour cet appareil, assurez-vous d'obtenir le Pilote Virtual Port Comm (PCV).

   Les pilotes de périphériques pour Windows sont fournis sur le CD qui est livré avec l'appareil.

   Les pilotes de périphériques pour Linux sont fournies avec les versions récentes du noyau Linux

   Les pilotes de périphériques pour Linux, et Mac OS (8,9 et X) et Windows sont disponible sur le site FTDI. (Un lien direct vers les pilotes jour sont sur le site http://www.ftdichip.com/Drivers/VCP.htm)

   Quand les pilotes sont installés, et le ZTC640 est connecté la fois votre PC et à votre système DCC, le ZTC640 devrait avoir une LED rouge allumée, indiquant que la connexion XPressNet est OK, et une LED verte allumée, indiquant que la connexion USB est OK.

3. Une fois les pilotes installés, vous êtes prêt configurer JMRI. Démarrez l'un des programmes basés sur JMRI, puis passez aux panneau des préférences. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner dans le menu "Edition".
4. Sélectionnez "ZTC Controls ZTC640" dans la boîte de sélection en haut. Puis vous pouvez sélectionner le port série approprié dans la seconde boîte de sélection.
5. Cochez la case "additionnal settings" la vitesse de transmission doit être réglée 19200 bauds.
6. La quatrième case doit être laissé sur "no flow control"..
7. Cette option a été supprimée partir de la version 2.9.5 Vérifier l'état du tampon lors de l'envoi? Par défaut "Yes" sur Windows et Linux, et "No" sur MacOS 8/9 et Mac OS X. Sauf lors de débogage des problèmes, vous devriez laisser cela la valeur par défaut.
8. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui.
9. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connexion en utilisant la connexion USB intégré de l'Elite Hornby

NOTE: La première version JMRI supportant la connexion USB intégré de l'Elite Hornby est la 2.1.2

1. Pour connecter votre ordinateur l'élite Hornby en utilisant la connexion USB intégrée, connectez le port USB de votre Elite Hornby au port USB de l'ordinateur, l'aide du câble fourni.
2. Pour utiliser la connexion USB intégrée de l'Hornby Elite, vous devez d'abord installer un pilote logiciel sur votre ordinateur.

   Les pilotes des périphériques pour Windows sont fournis sur le CD qui est livré avec l'appareil et sur le site Hornby.

   A ce jour nous ne savons pas s'il y a des pilotes de périphériques disponibles pour MacOS ou Linux.

   L'Elite Hornby a une LED verte qui s'allume quand il est reconnu par l'ordinateur.

3. Une fois les pilotes installés, vous êtes prêt configurer JMRI. Démarrez l'un des programmes basés sur JMRI, puis passez au panneau des préférences. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner dans le menu "Edition".
4. Sélectionnez "Hornby Elite port USB" dans la boîte de sélection en haut. Vous pouvez ensuite sélectionner le bon port série dans la seconde boîte de sélection.
5. Cochez la case "additionnal settings", la vitesse de transmission doit être réglée 19200 bauds.La vitesse de transmission dans la fenêtre de sélection doit être réglée 19200 bauds.
6. La quatrième case doit être laissé sur "no flow control".
7. Cette option a été supprimée partir de la version 2.9.5 Vérifier l'état du tampon lors de l'envoi? Par défaut "Yes" sur le Windows et Linux, et "No" sur MacOS 8/9 et Mac OS X. Sauf lors de débogage des problèmes, vous devriez laisser cela la valeur par défaut.
8. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui.
9. Redémarrez le programme. Vous devriez être en place et opérationnel.

Connexion un XPressNet via un adaptateur XnTcp.

REMARQUE: La première version JMRI supportant l'adaptateur XnTcp est la 2.1.5 Plus d'informations sur l'adaptateur XnTcp peuvent être trouvées sur sa page d'accueil.

Les Instructions pour la configuration de JMRI pour se connecter un adaptateur XnTcp peuvent être trouvée sur la page de configurationdes adaptateurs.

Lors de la configuration, le programme essaie de trouver toutes les interfaces disponibles sur le LAN en diffusant une requête UDP. Tout adaptateur (s) présents répondra avec son nom NetBIOS, qui peut alors être sélectionné. Les préférences stockent le nom NetBios de l'interface, plutôt que de mémoriser les chiffres des adresse IP, car l'adresse IP peut changer cause de l'adressage DHCP.

Connexion utilisant le XPA et un modem

Nous avons développé une méthode alternative pour la connexion un système basé sur XPressNet qui devrait se révéler plus rentable sur les systèmes XPressNet de base qui ne supportent pas de programmation ou des commentaires via le LI100, LI100F, ou Interfaces informatiques LI101F, ou pour ceux qui sont intéressés par l'expérimentation avec commande par l'ordinateur, mais n'ont pas besoin de toutes les fonctionnalités supportées par les interfaces de Lenz.

Ce système utilise l'Adaptateur Téléphone XPressNet de Lenz et un modem Compatible Hayes pour fournir un commande des locomotives et des décodeurs stationnaires.

1. Connectez votre ordinateur un modem compatible Hayes - soit une carte modem ou un modem externe série.
2. Ensuite, connectez le jack "Phone In" sur votre XPA au "Wall IN" sur votre modem l'aide du câble fourni avec le XPA pour connecter un téléphone l'XPA.
3. Puis allez dans le panneau des préférences d'un programme JMRI. Celui-ci s'ouvre automatiquement la première fois qu'un programme est exécuté, ou vous pouvez le sélectionner partir du menu "édition".
4. Sélectionner "XPA-Modem" dans la boîte de sélection en haut. Vous pouvez ensuite sélectionner le bon port série dans la seconde boîte de sélection.
5. Cochez la case "additionnal settings", la vitesse de transmission dans la fenêtre de sélection devrait être par défaut 9600 bauds. A ce point dans le temps, cela ne peut pas être changé.
6. Cliquez "Enregistrer". Le programme vous demande si vous voulez quitter, cliquez "Oui.
7. Redémarrez le programme. Vous devriez être en place et opérationnel.

Outils JMRI XPressNet

Les outils suivants sont disponibles depuis le menu XPressNet quand cette connexion est active ( cliquez sur le nom pour en lire davantage sur chaque outil ):

• XPressNet Traffic (Moniteur)
• Information XPressNet System -Cet outil affiche les versions logiciels et le type des centrales et la version logiciel des LI100/LI100F/LI101F connectées à l'ordinateur
• Envoyer Commande XpressNet
• Gestionnaire de la base de données de la Centrale
• Gestionnaire de Configuration LI101 - pour configurer l'interface informatique LI101
• Gestionnaire de Configuration LIUSB
• Gestionnaire de Configuration >LZ100
• Gestionnaire de Configuration LZV100 - pour configurer la Centrale et l'Alimentation LZV100
• Gestionnaire de Configuration LV102

Documentation

Aide JMRI

• Noms des adresses Adresses du bus de Rétrosignalisation Lenz
• Comment créer un fichier journal XPressNet

Autre Info

• Manuel Atlas Commander (fichier pdf; 363 kb)
• instructions Couplage Atlas Commander (non inclus dans le manuel ci-dessus
• Manuels Produits Lenz
• Documentation Lenz XPressNet

Credits

Merci à Paul Bender et autres pour la mise en place d'XPressNet
